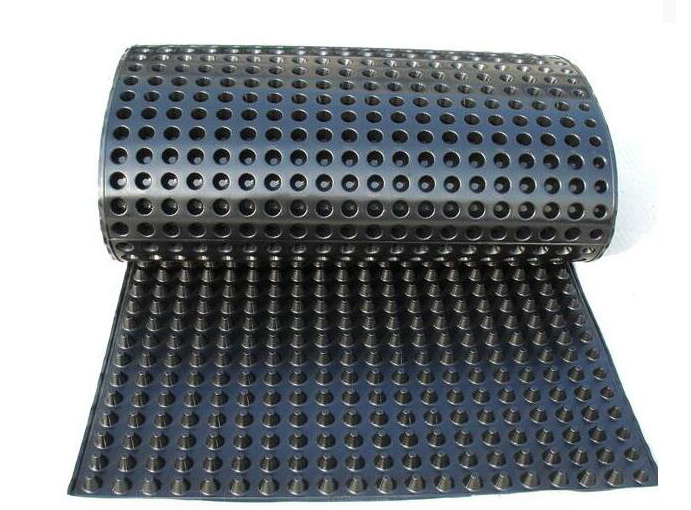

塑料排水板

范 围
本标准规定了塑料排水板(带)产品结构与分类、规格系列及尺寸偏差、技术要求、试验方法、检验规则要求。
本标准适用于公路工程用塑料排水板(带)。水运、港口、铁路、水利等工程用塑料排水板(带)可参照执行。
规范性引用文件
下列文件中的条款通过标准的引用而成为本标准的条款。凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。凡是不注明日期的引用文件，其最新版本适用于本标准。

术语和定义
下列术语和定义适用于本标准。
（1）等效孔径O95equivalent opening size
滤膜通道孔径的等圆面积直径。其中95表示小于该孔径的通道占总通道数的95%。

产品结构与分类
（1）结构
我土工织物包裹不同材料制成的不同形状的芯材，组合成一种具有一定宽度的复合型排水产品。一般将宽度为10cm的称为排水带，而将宽度不小于100cm的称为排水板。
（2）分类
1 按打设软土地基深度可分为五类
表1按打设地基深度分类



类型	适用打设深度，m	类型	适用打设深度，m
A	10	BO	25
AO	15	C	35
B	20

2 按功能分为四类：
a)双面反滤排水板(带)，代号为FF；
b)单面反滤排水板(带)，代号为F；
c)一面反滤排水，另一面隔离防渗排水板(带)，代号为FL；
d)加筋兼反滤排水板(带)，代号为F1。

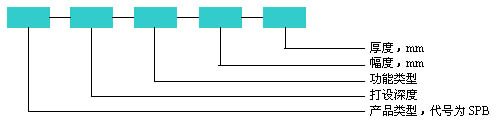

3、塑料排水板(带)的型号的表示方式：

示例：打设深度小于25m的软土地，幅宽为100mm，厚度为10mm的单面反滤排水板(带)表示为：SPB-B-F-1000-10。

产品规格系列与尺寸
偏差塑料排水板(带)的规格系列与尺寸偏差见表

项目	型号
	SPB—A	SPB—AO	SPB—B	SPB—BO	SPB—C
厚度，mm	>3.5	>3.5	>4.0	>4.0	>4.5
厚度允许偏差，%	±0.5
宽度，mm	>95
宽度允许偏差，%	±2

技术要求
（1）基本性能指标
塑料排水板(带)性能指标，包括：纵向通水量、复合体抗拉强度与延伸率、滤膜抗拉与延伸率、滤膜渗透系数、滤膜等效孔径等。其各项技术要求见表

项目		型号规格
		SPB—A	SPB—AO	SPB—B	SPB—BO	SPB—C
材质	忒带	高 密 度 聚 乙 烯 、聚 丙 烯 等
	滤膜	材料为涤纶、丙纶等无纺织物；单位面积质量宜大于85g/m2
复合体	抗拉强度(干态)，KN/10cm(延伸率为10%的强度)	>1.0	>1.0	>1.2	>1.2	>1.5
	延伸率，%	>4
纵向通水量qw，cm3/S (侧压力为350kpa)		≥25	≥25	≥40	≥40	≥40
滤膜的拉伸KN/m	干拉强度	1.5	1.5	2.5	2.5	2.5
	湿拉强度	1.0	1.0	2.0	2.0	2.5
忒板压屈强度kpa		>250			>350
滤膜渗透反滤特性	渗透系数，cm/s	kg≥5×10-4,kg≥10ks
	等效孔径O95，mm	<0.075

注：1、kg滤膜的渗透系数；ks地基土渗透系数；
2、塑料排水板(带)滤膜干拉强度延伸率10%的纵向抗拉强度，湿拉强度浸泡24h后，延伸率15%的横向抗拉强度。

（2）原材料芯板用聚丙烯为原材料时，严禁使用现生料。
（3）外观质量
1 槽型塑料排水板(带)板芯槽齿无倒伏现象，钉型排水板(带)板头乳头圆滑不带刺。
2 塑料排水板(带)板芯无接头，表面光滑、无空洞和气泡、齿槽应分布均匀。
3塑料排水板(带)滤膜应符合下列规定：
a)每卷滤膜接头不多于一个。接头搭接长度大于20cm；
b)滤膜应包紧板芯，包覆时用热合法或粘合法；
c)当用粘合法时，粘合缝应连续，缝宽为5mm+1mm。

试验方法
（1）尺寸检测
塑料排水板(带)断面尺寸应采用游标卡尺检测。检测时将排水板(带)展开，在全长范围内均匀选取10个测点，分别测读宽度和厚度数据。
（2）抗拉强度及延伸率
塑料排水板(带)抗拉强度及延伸率的试验应符合下列规定：
a) 塑料排水板(带)抗拉强度和延伸率在拉伸机上以50mm/min的速度进行测试；
b) 塑料排水板(带)复合体抗拉强度，指干态纵向抗拉强度，测试件数量不少于六条，测试件宽50mm，不含夹持部分的长度100mm；
c) 塑料排水板(带)滤膜干拉强度或湿拉强度测试件数不少于六个，测试件宽50mm，不含夹持部分的长度100mm；
d) 塑料排水板(带)滤膜湿拉强度的测试件在水中浸泡24h后测试；
e) 塑料排水板(带)抗拉强度以拉伸达到表4规定延伸率的抗拉力为计算依据。当延伸率小于表4规定值而测试件已破坏时，以破坏时抗拉力作为计算依据，且破坏的延伸率不小于4%。
三个指标有一项不合格，则应在该产品中重新抽取双倍数量的样品制作试样，对三指标中的不合格项目进行复检，复检全部合格，判该批为合格批；检测结果若仍有一项不合格，则判该批产品为不合格。复检结果作为最终判定的依据。

标志、包装、运输和贮存
（1）标志 经检验合格的塑料排水板(带)产品，应标明商标、型号、标准号、厂名、厂址及制造日期、检验员代号、批号。
（2）包装 塑料排水板(带)外包装应牢固，并确保在运输过程中不破损、不露板芯。对于存放时间较长的排水板(带)，包装材料应具有防紫外线辐射能力。
（3）运输 塑料排水板(带)在运输过程中应轻放、轻卸，不能长期日晒雨淋。
（4）贮存 塑料排水板(带)应贮存在通风、干燥、温度适宜的仓库内，产品不应重压。严禁与化工腐蚀品一起堆放。

塑料排水板技术指标

项目		单位	C型	P型	条件
厚度		Mm	≥4.5	≥4.5
宽度		Mm	100±2	150±2
纵向通水量		Cm3/s	≥65	≥95	侧压力350kpa
滤膜渗透系数		Cm/s	≥5×10-3	≥5×10-3	试件水中浸泡24h
滤膜等效孔径		Um	<75	<75	O98
复合体抗拉强度		KN/20cm	≥2.5	≥3.0	延伸率10%
滤膜 抗拉强度	纵向干态	N/cm	≥50	≥50	延伸率10%
	横向湿态		≥40	≥40	延伸率15%试件水中浸泡24h
T形 撕裂强度	纵向	N/cm	≥60	≥60
	横向		≥50	≥50

附：1、材质：板芯必须为新料，原料为100%聚乙烯，白色透明。
2、外滤膜为优质涤纶浸渍长丝无纺布。br> 3、排水板为可测深排水板。

塑料排水板产品质量标准

项目		单位	C型	P型	条件
厚度		mm	4±0.2	4.5±0.2	游标卡尺
宽度		mm	150±2
米数		m/卷	250±1
抗拉强度		KN/10cm	≥4.5	≥3.0	干态、延伸率10%
纵向通水量		cm3/s	≥65	≥85	侧压力350kpa
克重(干态)		g/m2	≥110
抗拉 强度	纵向干态	N/cm	≥45		压伸率10%时
	横向湿态		≥50		延伸率10%时，中浸泡25h
梯形 撕裂	纵向	N	≥50-60
	横向		≥50-60
湿态断裂延伸率		%	≥20		试件水中浸泡24h
渗透系数		cm/s	≥5×10-3		试件水中浸泡25h
CBR顶破强度		N	≥900
等效孔径		um	≥80-120		以O98计

注：B型用于长度<15m，C型用于>15m




蓄排水板T系列
T-H20、T-H25、T-H30、T-H40、T-H50
蓄排水板性能及应用
T系列蓄排水板是聚乙烯（HDPE）原料注塑而成，抗压强度高，不容易产生变形。是集排水、蓄水功能于一体的新型排水材料，并具有质轻、耐高负荷、排水、蓄水、隔热、运输方便、易施工等优点。
用途：广泛应用于屋顶绿化、低下车库顶板绿化、高尔夫球场、草坪球场排水，并可大量蓄水于支柱内。每块之间可以相互扣接，在铺好的排水板上铺上一层土工布，从而形成一个组合排水板。

TH20蓄排水板	TH25蓄排水板	TH30蓄排水板
TH40蓄排水板	TH50蓄排水板	TH20-50蓄排水板 绿色

型号	材质	厚度 （mm）	抗压强度 （kpa）	质量 （g/m2）	底板 颜色	排水板 规格	流量 测试	水头损失 5cm(L/S)	水头损失 10cm(L/S)
T-H20	聚乙烯 聚丙烯	20	420	1000-1150	黑/绿	500×500	合格	1.6	2.2
T-H25	聚乙烯 聚丙烯	25	400	1200	黑/绿	500×500	合格	1.6	2.2
T-H30	聚乙烯 聚丙烯	30	380	1360	黑/绿	500×500	合格	1.6	2.2
T-H40	聚乙烯 聚丙烯	40	380	1800	黑/绿	500×500	合格	1.6	2.2
T-H50	聚乙烯 聚丙烯	50	380	2000	黑/绿	500×500	合格	1.6	2.2
